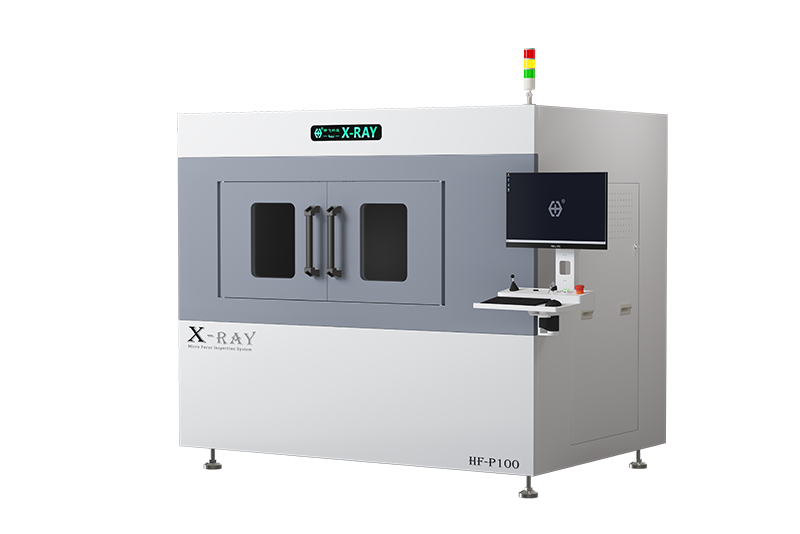

HF-P100
Крупноплатформенный офлайн 2D X-Ray: стол 1200×600 мм, 5-осевое управление, 90 кВ (опции 110/130) для крупных промышленных узлов.
Для чего нужен
HF-P100 — офлайн X-Ray с большой платформой Wahfei: стол 1200×600 мм и пятиосевое управление с CNC многоточечным программированием. Стандарт 90 кВ (опции 110/130 кВ), FPD 130×130 мм / 5 μm. Сценарии: LED, автоэлектроника, аэрокосмос, полупроводниковая упаковка, BGA/QFN, 5G, литиевые элементы, конденсаторы — только промышленные детали.
Ключевые возможности
- Источник: 90 кВ стандарт; опции 110 / 130 кВ
- Стол 1200×600 мм — крупная платформа
- 5-осевое управление, CNC многоточечный
- FPD 130×130 мм, 5 μm
- Режим: 2D realtime
- Габариты ~1600×1450×1750 мм; ПО X-Mind
Типовые сценарии
- Крупные LED-модули и автоэлектронные узлы
- Аэрокосмические и упаковочные промышленные детали
- BGA / QFN / 5G / литий / конденсаторы
- Только промышленный NDT — не medical, не security, не alcohol
Технические характеристики
Параметры по открытым спецификациям Wahfei (wahfei.cn / szwahfei.cn). Опции наклона, вращения и напряжения источника согласуются в конфигурации.
| Модель | HF-P100 |
|---|---|
| Тип | Офлайн 2D X-Ray, крупная платформа |
| Источник (стандарт) | 90 кВ |
| Источник (опции) | 110 кВ / 130 кВ |
| Детектор | FPD 130×130 мм, 5 μm |
| Стол | 1200×600 мм |
| Кинематика | 5 осей |
| Режим работы | 2D, real-time |
| Габариты (ориентир) | 1600×1450×1750 мм |
| ПО | Wahfei X-Mind |
Запросить коммерческое предложение по HF-P100
Укажите габариты изделия и задачу измерений — проверим посадку на стол 1200×600 и конфигурацию 90/110/130 кВ. Контакты — форма на странице «Контакты».
